Was ist ein Schalplan? – Bedeutung, Inhalt und Anwendung im Bauprozess

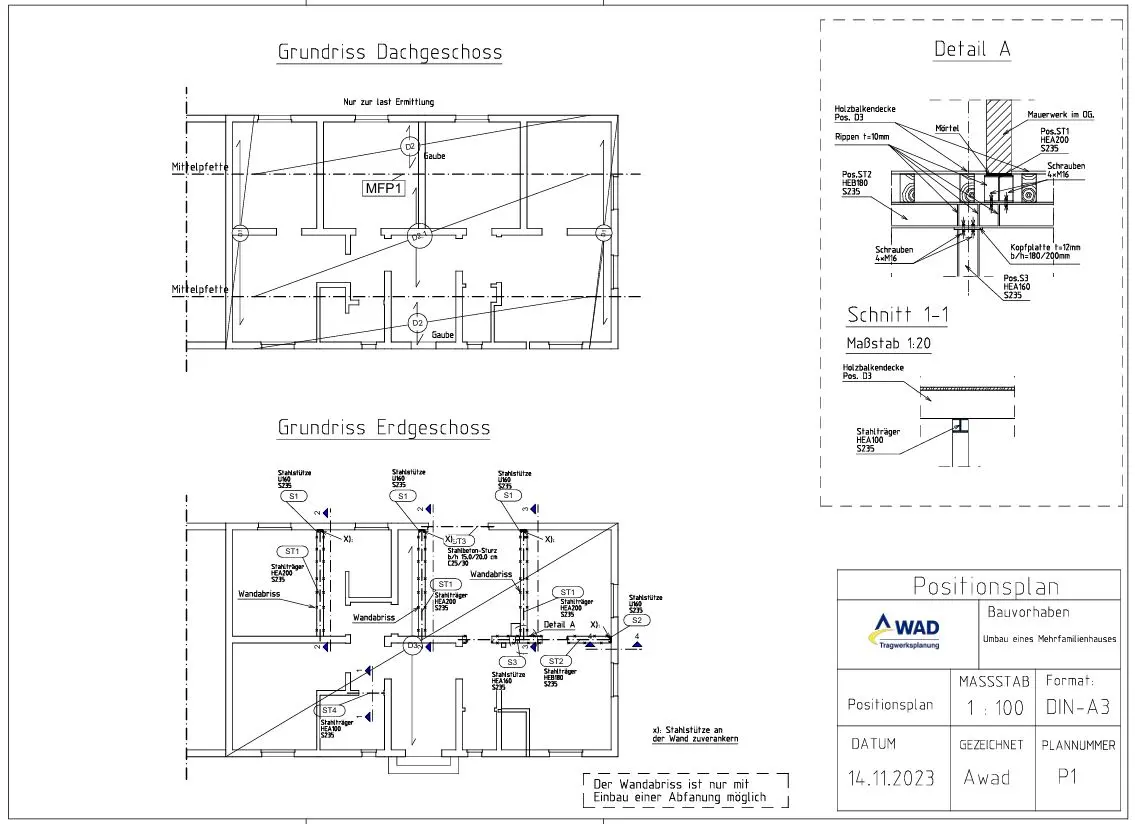

Der Schalplan gehört zu den wichtigsten Ausführungsunterlagen im Massivbau. Er wird vom Tragwerksplaner (Statiker) innerhalb der Ausführungsplanung erstellt und zeigt, wie die Schalung für die späteren Betonbauteile gebaut werden muss. Während der Positionsplan nur das Tragwerk in seiner Grundform darstellt, liefert der Schalplan bereits alle Details, die das Bauunternehmen für die Herstellung der Betonbauteile benötigt.

Schalpläne sind essenziell, um Betonbauteile maßgenau, sicher und normgerecht auszuführen.

Wozu dient ein Schalplan?

Der Schalplan bildet die Grundlage für:

• die Herstellung der Schalung (Formen, Kanten, Höhen)

• die exakte Geometrie der Betonbauteile

• das Positionieren von Einbauteilen wie Öffnungen, Aussparungen und Durchdringungen

• das korrekte Abtragen von Lasten im Tragwerk

• die Koordination zwischen Bauunternehmen, Statiker, Architekten und Fachplanern

Er gibt alle Informationen an, die notwendig sind, bevor Beton gegossen werden kann.

Was steht in einem Schalplan?

Ein Schalplan enthält sämtliche geometrischen und konstruktiven Angaben für die Ausführung eines Betonbauteils. Dazu gehören:

1. Bauteilgeometrie

• Länge, Breite, Höhe

• Wand- und Deckendicken

• Abmessungen von Unterzügen, Stützen, Fundamenten

• Profil und Sichtbetonanforderungen (falls relevant)

2. Höhenangaben (Höhenkoten)

• Oberkante (OK) Bauteil

• Unterkante (UK) Bauteil

• Bezugshöhen zu Geschossen und Rohfußbodenhöhen

3. Öffnungen und Aussparungen

• Tür- und Fensteröffnungen

• Installationsschächte

• Deckendurchbrüche

• Aussparungen für Leitungen und Versorgungstechnik

4. Einbauteile

• Konsolen

• Ankerschienen

• Abdeckungen

• Hülsen und Buchsen

• Bewehrungsanschlüsse

5. Maßangaben

• Achsmaße

• Raster

• Platten- und Wandhöhen

• Abstände und Toleranzen

6. Schnitte und Detaildarstellungen

Schalpläne beinhalten häufig Schnittzeichnungen, die zeigen, wie ein Bauteil im Detail aufgebaut ist.

Was unterscheidet den Schalplan vom Bewehrungsplan?

Viele Bauherren verwechseln Schalplan und Bewehrungsplan. Hier die klare Abgrenzung:

Beide Pläne ergänzen sich, aber sie haben unterschiedliche Aufgaben.

In welcher Leistungsphase entsteht der Schalplan?

Der Schalplan wird in der Leistungsphase 5 – Ausführungsplanung erstellt.

Er gehört zu den technischen Ausführungsplänen, die:

• der Statiker anfertigt,

• das Bauunternehmen zur Umsetzung benötigt,

• und die Grundlage für die Baustelle darstellen.

Wie liest man einen Schalplan? – Die wichtigsten Elemente

1. Positionen

Bauteile werden als Wände, Decken, Unterzüge, Fundamente usw. bezeichnet und sind nummeriert oder beschriftet.

2. Koten

Höhenangaben geben an, wo Ober- und Unterkanten liegen (z. B. OK Decke +2,87 m).

3. Achsen

Achsen dienen als Bezugspunkte und erleichtern das Vermessen auf der Baustelle.

4. Maßketten

Maßketten geben Abstände, Wandlängen und Dicken präzise vor.

5. Schnitte und Details

Diese zeigen komplizierte Bereiche wie Übergänge, Auflager oder besondere Einbauteile.

Beispiel: Inhalt eines Schalplans

Ein Schalplan für eine Stahlbetondecke könnte enthalten:

• Deckendicke: 20 cm

• Spannrichtungssymbol

• Aussparung für Treppenauge

• Durchbruch für Installationen

• OK/UK-Koten

• Detailzeichnungen für Unterzüge

• Achs- und Maßangaben

Fazit

Der Schalplan ist ein unverzichtbarer Bestandteil der Ausführungsplanung im Massivbau. Er definiert Form, Maße, Öffnungen und alle notwendigen Einbauteile eines Betonbauteils und bildet die Arbeitsgrundlage für die Herstellung der Schalung auf der Baustelle. Zusammen mit dem Bewehrungsplan sorgt er dafür, dass Betonbauteile sicher, normgerecht und präzise ausgeführt werden.
